|
รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ฟิล์มลามิเนตครอส HDPE ความหนา 0.1 มม | วัสดุ: | HDPE |
|---|---|---|---|
| กระบวนการผลิต: | ข้ามลามิเนต | ประสิทธิภาพ: | เสถียรภาพมิติความร้อน |
| ความหนา: | 0.09-0.26 | ความกว้าง: | 100-1250mm |
| สี: | ดำ, เทา, น้ำเงิน, เขียว ฯลฯ | ใบสมัคร: | แผ่นรองพื้นกันซึมเมมเบรน |
| การพิมพ์: | สามารถปรับแต่งได้ | ตัวอย่าง: | ที่มีจำหน่าย |
| เน้น: | ฟิล์มลามิเนตครอส 0.1 มม.,ฟิล์มลามิเนตครอส 100um,ฟิล์มพลาสติกโพลีเอทิลีน 100um |
||

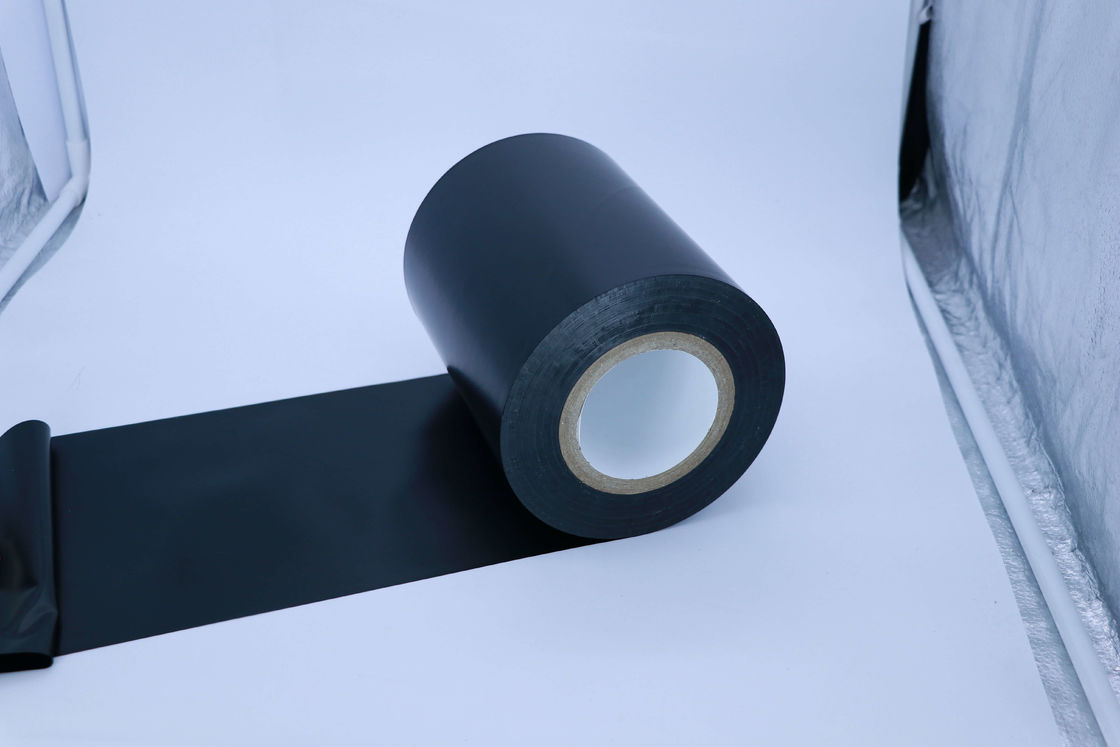

ฟิล์มลามิเนตครอส HDPE ความหนา 0.1 มม
คำอธิบาย:
เป็นฟิล์มคอมโพสิตหลายชั้นที่มีความแข็งแรงสูงซึ่งทำจาก HDPE เป็นวัสดุฐาน
ผ่านการอัดขึ้นรูปร่วมหลายชั้นเป็นตัวอ่อนแล้วดึงหลาย ๆ ครั้ง
ยืดแล้วหมุนตัดเป็นพื้นผิวฟิล์มโดยมีแนวนอนและแนวตั้ง
การกระจาย 45 °และสุดท้ายผ่านการเคลือบข้ามด้วยเครื่องอัดรีดด้วย
ทิศทางการวางแนวข้ามที่ 90 องศา
ฟิล์มเคลือบด้วยชั้นของโพลีเอทิลีน
กระบวนการสามขั้นตอนของเราสำหรับการผลิตที่มีความแข็งแรงสูง
ความทนทานและคุณภาพฟิล์มเป็นกุญแจสู่ความสำเร็จ
►เรซินโพลีเอทิลีนความหนาแน่นสูง (HDPE) ถูกอัดผ่านกระบวนการเป่าฟิล์มเพื่อสร้างหลอดท่อระบายความร้อนและยุบเป็นท่อแบน
►หลังจากที่หลอดแบนแล้วจะถูกป้อนเข้าสู่ช่องทางหลายขั้นตอนในระหว่างการวางแนวฟิล์มจะยืดออกไปในทิศทางของเครื่องเพื่อจัดแนวโมเลกุลของโพลีเอทิลีนฟิล์มที่ได้มีความแข็งแรงมากในทิศทางของเครื่อง
►จากนั้นท่อที่มุ่งเน้นจะผ่านการอบอ่อนและพันแผลขั้นตอนการหลอมจะขจัดความเครียดในฟิล์มและควบคุมการหดตัวฟิล์มที่ผ่านการอบยังคงมีความแข็งแรงสูง
►ขั้นตอนต่อไปของกระบวนการคือการตัดเกลียวในขั้นตอนนี้ท่อที่แบนและเน้นในที่ไม่มีการควบคุมหมุนและพองตัวอีกครั้งเพื่อสร้างท่อกลม
►เมื่อฟิล์มถูกป้อนไปข้างหน้าและหมุนฟิล์มจะถูกตัดด้วยอคติ (ประมาณ 45 องศา) และพันแผลแนวของฟิล์มตัดเกลียวอยู่ที่ 45 องศากับทิศทางเครื่อง
►ม้วนตัดเกลียวสำเร็จรูปติดตั้งบนแกนหมุนที่สอดคล้องกัน
►ฟิล์มถูกป้อนผ่านและเคลือบด้วยเครื่องอัดรีดโดยมีทิศทางการวางแนวขวางที่ 90 องศาฟิล์มเคลือบด้วยชั้นของโพลีเอทิลีน
►หลังจากเคลือบฟิล์มจะได้รับการเคลือบพื้นผิวเพื่อการยึดเกาะของหมึกและจุดประสงค์ด้านกราฟิกในที่สุดฟิล์มก็พันอยู่บนแกนกลางเพื่อความระมัดระวังโดยประมาณ
| ทำไมต้อง Cross Laminated |
| 1.ความต้านทานการเจาะ: ความเสียหายจากอุบัติเหตุน้อยลง |
| 2.ความเสถียรของมิติความร้อน: ไม่มีการหดตัวของปลาหรือการควบคุม |
| 3.ทนความเย็นได้ถึง -30 ° C/ -20 ° C |
| 4.ฟิล์มลามิเนตแบบไขว้ช่วยให้เมมเบรนกันซึมสามารถเชื่อมช่องว่างในการหุ้มและทนต่อความเสียหายจากการเคลื่อนที่โดยบังเอิญและการตกตะกอนของหลังคา |
| 5.ความเสถียรของรังสี UV สำหรับการสัมผัสไซต์งานทั่วไป |
พารามิเตอร์:
| ไม่ | สิ่งของ | ประสิทธิภาพ | ||
| SDM-30 | SDM-60 | |||
| 1 | คุณสมบัติแรงดึง | ความต้านแรงดึง / Mpa ≥ | 30 | 50 |
| MaxF / (N / 50 มม.) ≥ | 200 | 300 | ||
| การยืดตัวเป็น MaxF /% ≥ | 200 | |||
| การยืดตัวเมื่อขาด /% ≥ | 250 | |||
| 2 | จำนวนตัวอย่างที่ไม่มีการหักผ่านการทดสอบโดยวิธีการพุ่งล้มฟรี≥ | 8 | ||
| 3 | แรงฉีกขาด (ก้านเล็บ) / N ≥ | 60 | ||
| 4 | แรงฉีกขาดของมุม / N ≥ | 25 | ||
| 5 | เสถียรภาพทางความร้อน | 120 ℃, 10 นาที, ไม่มีหลอดไฟ, ไม่มีการเสียรูป | ||
| 6 | Cryogenic Flexibility ℃ |
-35 ℃, ไม่มีรอยแยกไม่มีการแยกตัว |
||
| 7 | ความร้อนสูงวัย | ลักษณะ | ไม่มีหลอดไฟไม่มีการเสียรูป | |
| MaxF /% ≥ที่ตามมา | 80 | |||
| การยืดตัวที่ MaxF /% ≥ | 200 | |||
| การยืดตัวเมื่อขาด /% ≥ | 200 | |||
| 8 | การผุกร่อนเทียม | ลักษณะ | ไม่มีหลอดไฟไม่มีการเสียรูป | |
| MaxF /% ≥ที่ตามมา | 70 | |||
| การยืดตัวที่ MaxF /% ≥ | 180 | |||
| การยืดตัวเมื่อขาด /% ≥ | 180 | |||
เกี่ยวกับเรา:
Upass ก่อตั้งขึ้นในปี 2008 ปัจจุบันเป็นหน่วยการปกครองของ China Building Waterproof Association
เป็นรองประธานคณะกรรมการวิชาชีพของ China Modified Plastic Association
องค์กรที่มีความน่าเชื่อถือ Triple A ใน China Plastic Association ไม่เพียง แต่ให้ความช่วยเหลือเท่านั้น
การพัฒนาอุตสาหกรรมที่เกี่ยวข้อง แต่ยังสนับสนุนแนวคิดของความยั่งยืน
การพัฒนาโดยนวัตกรรมทางเทคโนโลยีอย่างต่อเนื่องUpass จนถึงตอนนี้ได้มามากกว่า
สิทธิ์ในทรัพย์สินทางปัญญา 100 รายการ
ผู้ติดต่อ: Mr. Aaron.Zhang
โทร: 0086-15901747869
